Na podstawie webinarium Marco Guglielmina.

Jeśli jesteś architektem lub projektantem wnętrz i realizujesz głównie małe lub średnie projekty, prawdopodobnie spotkałeś się już z określeniem „Scan to BIM”. Być może jednak nadal kojarzy Ci się ono przede wszystkim z pracą geodetów, firm pomiarowych lub dużych biur inżynierskich.

W rzeczywistości coraz bardziej przystępne cenowo skanery oraz inteligentniejsze narzędzia BIM sprawiają, że inwentaryzacja 3D staje się codziennym narzędziem pracy projektanta, a nie specjalistycznym dodatkiem wymagającym zaawansowanej wiedzy.

ARCHLine.XP 2026 wprowadza nowe funkcje Scan to BIM, których zadaniem jest właśnie uproszczenie tego procesu – od przekształcenia surowej chmury punktów w czytelne rzuty i przekroje, aż po utworzenie kompletnego modelu BIM. Wszystko to bez konieczności zostawania specjalistą od analizy danych czy geodezji.

Dlaczego Scan to BIM do tej pory było problematyczne?

W każdym procesie opartym na danych kluczowe znaczenie ma ich pozyskanie, oczyszczenie i przygotowanie. W przypadku BIM, a szczególnie w projektowaniu architektonicznym i wnętrz, etap ten przez lata pozostawał swego rodzaju „czarną skrzynką”.

Dane można było pozyskiwać tradycyjnymi metodami, na przykład za pomocą taśmy mierniczej. Było to jednak czasochłonne i nie zawsze zapewniało odpowiednią dokładność. Alternatywą było zlecenie pomiaru wyspecjalizowanej firmie, która dostarczała rozbudowaną i ciężką chmurę punktów 3D.

Technologia robiła ogromne wrażenie, ale dla wielu projektantów taki materiał był trudny w obsłudze, wolno się otwierał i nawigował, a przede wszystkim był daleki od tego, co rzeczywiście trzeba przygotować w projekcie: rysunków 2D oraz modelu BIM 3D złożonego ze ścian, stropów, otworów, stolarki i wyposażenia.

Na szczęście narzędzia do pozyskiwania danych przestrzennych stają się coraz tańsze i łatwiejsze w obsłudze. Architekci i projektanci wnętrz mogą więc włączyć skanowanie bezpośrednio do własnego procesu projektowego.

Jednocześnie nowe narzędzia Scan to BIM w ARCHLine.XP pozwalają odchudzić i uporządkować chmurę punktów, dzięki czemu może ona naturalnie funkcjonować jako część codziennego projektu.

Prosta metoda pracy w trzech etapach

Podczas niedawnego webinarium Marco Guglielmin z CADline Software S.R.L., włoskiego partnera ARCHLine.XP, przedstawił proces Scan to BIM jako iteracyjny workflow składający się z trzech etapów:

1. Przygotowanie – uporządkowanie i optymalizacja chmury punktów.
2. Zarządzanie – prawidłowe umieszczenie chmury w projekcie ARCHLine.XP i kontrolowanie jej parametrów.
3. Opracowanie modelu – interpretacja danych pomiarowych i przekształcenie ich w elementy architektonicznego modelu BIM.

Cały proces można sprowadzić do trzech podstawowych pytań:

• Jakich danych rzeczywiście potrzebuję?
• Gdzie chmura punktów znajduje się w moim projekcie?
• Jak przekształcić dane pomiarowe w ściany, stropy i otwory?
• Przygotowanie: od „zbyt dużej” do optymalnej chmury punktów.

Współczesne pomiary mogą z łatwością generować setki milionów punktów. Próba bezpośredniej pracy na takiej chmurze może oznaczać walkę z wydajnością komputera zamiast skupienia się na projektowaniu.

ARCHLine.XP 2026 oferuje kilka sposobów na redukcję i oczyszczanie chmury punktów, przy jednoczesnym zachowaniu najważniejszych informacji.

Najważniejsze założenia:

• Różne technologie – stacjonarne skanery laserowe, SLAM, fotogrametria czy drony – generują chmury punktów o różnej gęstości, dokładności i poziomie szumu.
• Gęsta chmura punktów nie musi oznaczać chmury dokładnej. Duża liczba punktów nie gwarantuje, że każdy z nich znajduje się we właściwym miejscu w przestrzeni.
• Celem projektanta nie jest odwzorowanie każdego pojedynczego punktu pomiarowego, lecz stworzenie dokładnego modelu BIM reprezentującego rzeczywistą geometrię budynku.

ARCHLine.XP umożliwia:

• import popularnych formatów, takich jak E57, LAS oraz ReCap RCP/RCS i konwersję ich do lżejszego formatu wewnętrznego;
• wykonywanie rzeczywistego przycinania chmury punktów w 3D – po przycięciu punkty są faktycznie usuwane, co zmniejsza rozmiar pliku oraz zużycie pamięci RAM;
• oczyszczanie chmury na podstawie rzutu, dzięki czemu można usuwać elementy niezwiązane z architekturą, np. wyposażenie i meble, w określonych pionowych pasmach odpowiadających poszczególnym kondygnacjom.

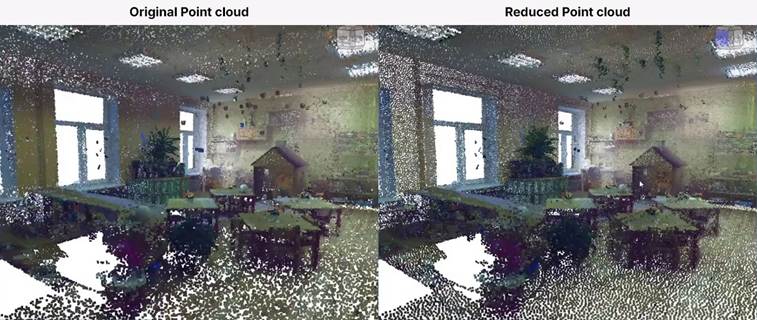

Dodatkowo dostępne są trzy tryby redukcji liczby punktów (decymacji):

• Losowo według docelowej liczby punktów – np. redukcja z 270 mln do 200 mln punktów.
• Losowo według procentu – np. pozostawienie 3% punktów.
• Redukcja przestrzenna – np. pozostawienie jednego punktu co 2 cm. Pozwala to uzyskać równomierną chmurę bez widocznych ubytków, składającą się z kilku milionów punktów – co w wielu przypadkach jest w zupełności wystarczające w projektowaniu architektonicznym.

W praktyce oznacza to, że dane z inwentaryzacji stają się łatwiejsze do otwarcia, przeglądania i wykorzystania w projekcie, nawet na komputerze spełniającym zalecane wymagania sprzętowe ARCHLine.XP.

Zarządzanie: nadanie chmurze punktów kontekstu BIM.

ARCHLine.XP jest systemem BIM. Organizuje projekt za pomocą kondygnacji, widoków i struktury budynku.

Surowa chmura punktów jest natomiast jedynie zbiorem pomierzonych punktów znajdujących się w przestrzeni 3D. Drugi etap polega więc na odpowiednim zinterpretowaniu tych danych i wykorzystaniu ich jako podstawy do stworzenia inteligentnego modelu BIM.

ARCHLine.XP 2026 umożliwia:

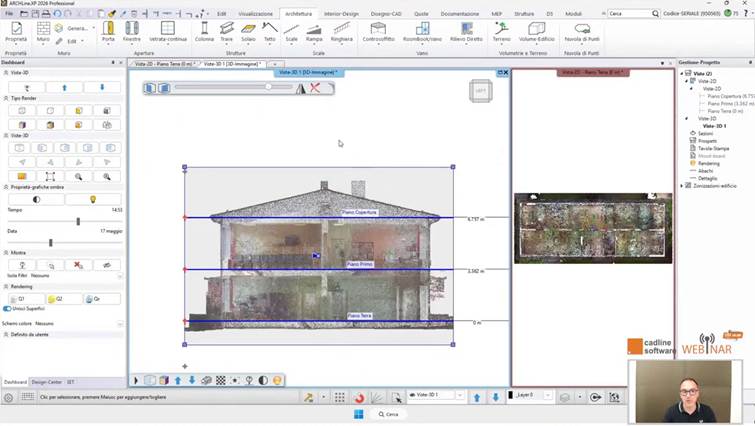

• Przypisanie chmury punktów do kondygnacji – wskazujemy punkty, definiujemy wysokości poszczególnych poziomów, a następnie możemy zaokrąglić wartości do logicznych wymiarów projektowych. Przykładowo pomierzona wysokość 3,395 m może zostać przyjęta jako 3,40 m.

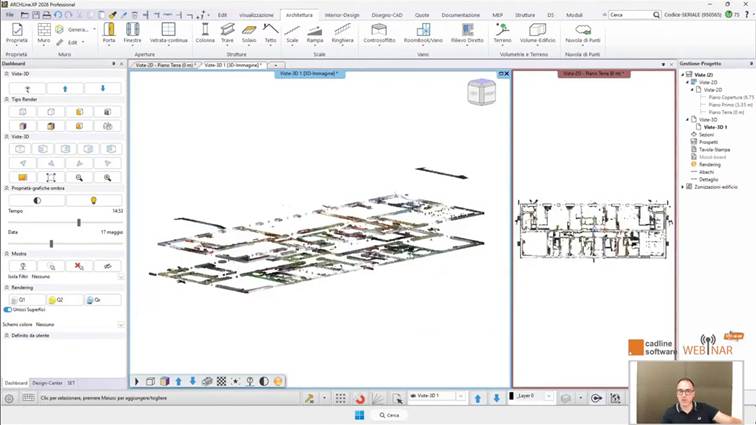

• Automatyczne generowanie przekrojów poziomych dla poszczególnych kondygnacji – dla każdego poziomu program tworzy poziomy wycinek chmury, np. znajdujący się 1 m nad podłogą i mający 20 cm grubości, a następnie przypisuje go do rzutu danej kondygnacji.
• Wykorzystanie płaszczyzny filtra – zakres filtrowanego obszaru można przesuwać w stałych krokach, np. co ±10 cm, pozostając w widoku rzutu. Pozwala to szybko zajrzeć ponad szafę lub pod belkę bez konieczności tworzenia wielu osobnych filtrów.
• Stosowanie podobnych filtrów w przekrojach, co zapewnia skoncentrowane widoki robocze przydatne np. podczas modelowania drzwi i okien.

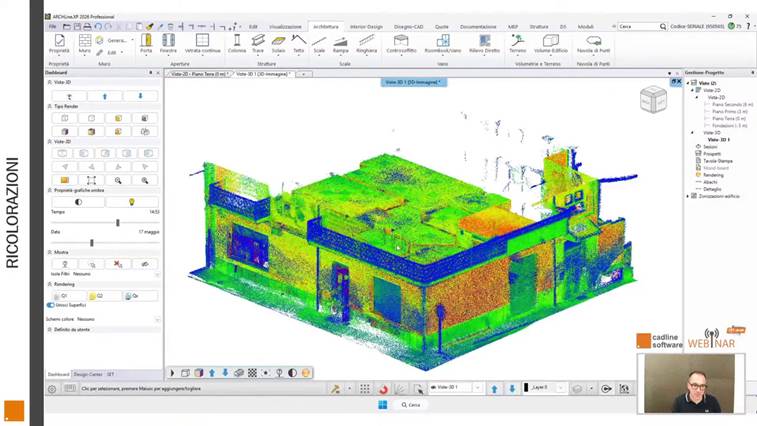

Podczas modelowania chmura punktów pozostaje kontrolowanym podkładem referencyjnym. Można ją włączać i wyłączać, zmieniać sposób jej wyświetlania – np. na monochromatyczny dla większej czytelności lub oparty na wartości odbicia w celu rozróżnienia materiałów – oraz regulować wielkość punktów, aby lepiej uwidocznić szczegóły.

Opracowanie modelu: od punktów do elementów projektu.

To właśnie trzeci etap – opracowanie modelu na podstawie danych pomiarowych – jest zazwyczaj największym wyzwaniem dla projektantów.

Jak przejść od milionów punktów do przejrzystego modelu BIM, nie gubiąc się po drodze?

Najważniejszy przekaz jest taki, że proces ten ma charakter interpretacyjny.

Podobnie jak w przypadku klasycznej inwentaryzacji wykonywanej na miejscu, nie należy bezkrytycznie przepisywać każdego pomiaru. Dane należy interpretować, korygować i porządkować, aby uzyskany rzut i model były spójne oraz użyteczne projektowo.

Zamiast opierać cały proces na automatycznym przyciąganiu do każdego pojedynczego punktu, ARCHLine.XP promuje inteligentny sposób modelowania.

Przyciąganie do chmury punktów jest oczywiście dostępne, gdy jest potrzebne, jednak odwzorowywanie każdego punktu może wprowadzać do modelu szum pomiarowy i przypadkowe nieregularności:

• ściana może zostać ustawiona pod kątem 89,9° zamiast 90°;
• szerokość okna może wynieść 1,47 m, mimo że logika budynku wyraźnie wskazuje na wymiar 1,50 m;
• wysokość kondygnacji może pozostać na niepraktycznej wartości 3,395 m.

Narzędzia ARCHLine.XP pomagają inteligentnie skompensować tego typu niedokładności:

 - Ściany w 2D

Wystarczy wskazać obszar ściany na rzucie. Program analizuje skupisko punktów i wyznacza najbardziej prawdopodobny kierunek ściany, a następnie zaokrągla jej grubość do pełnych centymetrów. Poszczególne odcinki można następnie łączyć za pomocą znanych narzędzi połączeń typu T i L.

- Okna i drzwi

Okno można umieścić pomiędzy dwoma punktami na rzucie, a następnie określić jego parametryczną wysokość i szerokość w widoku 3D, wykorzystując chmurę punktów jako odniesienie. Zamiast odwzorowywać każdą lokalną nieregularność istniejącego budynku, definiujemy dokładny, parametryczny element BIM, który reprezentuje przyjętą geometrię projektową. Po prawidłowym zdefiniowaniu jednego typu okna można zapisać go jako styl i wykorzystać ponownie w całym projekcie.

- Przekroje w projektowaniu wnętrz

W przypadku drzwi wewnętrznych lub bardziej złożonych profili można utworzyć przekrój, przypisać do niego odpowiedni wycinek chmury punktów i modelować bezpośrednio w tym widoku. Chmura punktów dostarcza informacji o geometrii i proporcjach, natomiast narzędzia BIM pozwalają stworzyć uporządkowane, parametryczne elementy modelu.

Rezultatem jest model BIM gotowy do dalszej pracy projektowej, który zachowuje zgodność z pomiarem w określonej tolerancji, a jednocześnie pozostaje edytowalny i uporządkowany pod względem wymiarowym.

A co z jakością pomiaru?

Można się zastanawiać, czy cały ten proces wymaga bardzo dokładnych i drogich skanerów.

Webinar pokazuje celowo dwa skrajne przypadki:

• wysokoprecyzyjny pomiar laserowy budynku szkoły, obejmujący setki milionów punktów i bardzo szczegółowe odwzorowanie geometrii;
• celowo „surowy” pomiar SLAM mieszkania dwupoziomowego o powierzchni 100 m², obejmujący około 9 milionów punktów i widoczne smugi oraz błędy dryfu pomiarowego.

W obu przypadkach można zastosować ten sam workflow:

przygotowanie → zarządzanie → opracowanie modelu.

W przypadku pomiaru SLAM zastosowano grubsze przekroje chmury punktów – 2–3 cm, a typowa dokładność pomiaru wynosiła około 1 cm.

Stanowi to praktyczną i wiarygodną podstawę do modelowania istniejącego budynku. Chmura punktów pełni rolę dokładnego materiału referencyjnego, natomiast końcowy model BIM jest tworzony przez projektanta z wykorzystaniem narzędzi ARCHLine.XP, tak aby możliwie wiernie reprezentował geometrię obiektu.

GstarBIM

ARCHLine.XP wykorzystuje wspólną technologię bazową z GstarBIM, siostrzanym produktem  wykorzystującym odmienne modele licencjonowania. Formaty plików i aktualizacje są ze sobą skoordynowane, dzięki czemu workflow pozostaje spójny pomiędzy obiema markami.

Dlaczego Scan to BIM ma znaczenie dla architektów i projektantów wnętrz?

Dla wielu projektantów pierwszy projekt realizowany metodą Scan to BIM może wydawać się trudny. Pojawiają się nowe typy danych, nieznane wcześniej narzędzia i obawa, że dodatkowy etap spowolni pracę.

ARCHLine.XP 2026 został zaprojektowany tak, aby ułatwić rozpoczęcie pracy z tą technologią.

Możesz zacząć od jednego projektu pilotażowego – na przykład przebudowy lub modernizacji obiektu, w przypadku której szczególnie istotne jest dokładne odwzorowanie stanu istniejącego.

Program pomaga zredukować i oczyścić chmurę punktów, dzięki czemu staje się ona zwykłym podkładem referencyjnym, a nie „monstrualnym” plikiem obciążającym komputer.

Narzędzia modelowania pozwalają natomiast pracować w sposób znany projektantowi – z wykorzystaniem ścian, stropów, otworów i pozostałych elementów BIM – podczas gdy chmura punktów pozostaje w tle i dostarcza niezbędnych informacji o istniejącym obiekcie.

Z czasem Scan to BIM przestaje być odrębną specjalistyczną dziedziną, a staje się kolejnym praktycznym narzędziem w codziennej pracy projektanta.

Pozwala szybciej odwzorować stan istniejący, ograniczyć zależność od niekompletnych dokumentacji powykonawczych i projektować z większą pewnością, że model BIM rzeczywiście odpowiada budynkowi, nad którym pracujesz.

Zobacz cały workflow Scan to BIM

Aby lepiej zaprezentować kompletny proces pracy, opublikowano również dwa fragmenty oryginalnego webinaru:

• Część 1: Przygotowanie chmury punktów do BIM w ARCHLine.XP:
  https://www.youtube.com/watch?v=v3_6PI8-MM4

• Część 2: SLAM to BIM – praktyczne modelowanie w ARCHLine.XP:
  https://www.youtube.com/watch?v=_H_sVO3Cyqs
